一、产品综述

缠绕管式换热器（Spiral Wounded Heat Exchanger）相对于普通的列管式换热器具有不可比拟的优势，适用温度范围广、适应热冲击、热应力自身消除、紧凑度高，由于自身的特殊构造，使得流场充分发展，不存在流动死区，尤其特别的，通过设置多股管程（壳程单股），能够在一台设备内满足多股流体的同时换热。

螺旋缠绕管式换热器产品包括：螺旋缠绕管式换热器、可拆卸式、耐腐蚀式。 该种换热器湍流效果好，换热效率高，杂质沉积几率小，结垢倾向低。螺旋缠绕结构，完全消除了换热管与管板之间的拉脱力，大大提高使用寿命。同等换热量下，体积约为传统换热器的1/10，可节省宝贵的空间资源。同工况下与传统换热器相比，投资相差无几，每年却能为企业节省大量的运行成本，深受用户青睐。

二、结构构成

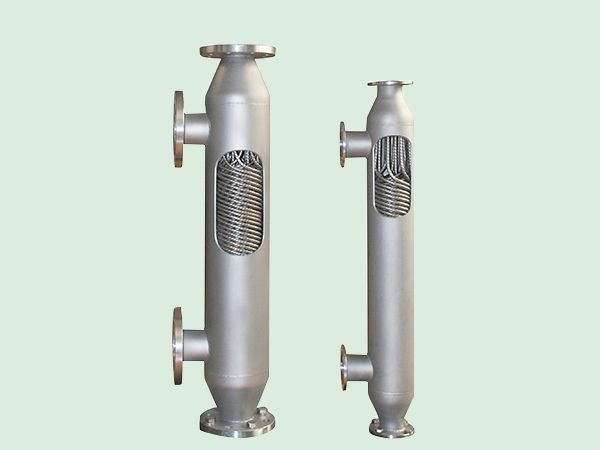

缠绕式换热器是在芯筒与外筒之间的空间内将传热管按螺旋线形状交替缠绕而成，相邻两层螺旋状传热管的螺旋方向相反，并采用一定形状的定距件使之保持一定的间距，如图所示。

缠绕管可以采用单根绕制，也可采用两根或多根组焊后一起绕制。管内可以通过一种，称单通道型缠绕管式换热器；

也可分别通过几种不同的介质，而每种介质所通过的传热管均汇集在各自的管板上，构成多通道型缠绕管式换热器

缠绕管式换热器适用于同时处理多种介质、在小温差下需要传递较大热量且管内介质操作压力较高的场合，如制氧等低温过程中使用的换热设备等。

三、优点

1、结构紧凑，单位容积具有较大的传热面积。对管径8~12mm 的传热管，每立方米容积的传热面积可达100~170平方米。

2、 可同时进行多种介质的传热。

3、 管内的操作压力高，目前国外高操作压力可达2000多MPa。

4、 传热管的热膨胀可自行进行补偿。

5、 换热器容易实现大型化发展。
