一、产品综述

1、奥鸣暖通致力于环保、节能、

    随着社会经济技术的发展进步，市政供水系统水质标准逐步提高，供水能力不断增强，为适应社会发展要求，自动给水设备必然要朝着更高的目标发展，这个目标就是节能、卫生安全、低噪音、操作方便、运行可靠、有利于节约用水。奥鸣暖通将完成这一光荣使命。

奥鸣WWG系列无负压供水设备的主要过流部分（泵、阀、罐、管路）均采用SU304不锈钢材料，并已通过卫生安全检测（检测报告XXXXXX），供客户选购的隔膜气压罐也均通过卫生安全检测，完全符合国家《生活饮用水输配水设备卫生安全评价规范》。可广泛应用于纯净水、直饮水、自来水的加压、增压。

奥鸣WWG系列产品的典型应用是：直接以市政管网为水源，形成连续密闭的接力增压供水方式，这种应用方式彻底避免了传统2次增压供水系统造成的水质标准降低和各种水源污染问题，完全保持了市政水源的国家水质标准，充分利用市政水源本身压力势能，差多少补多少，切实有效的、大限度的发挥了变频调速的节能效果。

奥鸣WWG给水设备特别适合市政供水充足的地区选用。在其适用场合可大幅度降低供水系统设备投资，并可大幅度降低设备运行费用。

奥鸣WWG给水设备即使市政官网供水不足，也不会冲击官网，并自动调节水源能力。

2、产品特点

1）、节省投资：没有蓄水池等储水设施，降低了土地承载负荷，大大降低了给水系统建设投资。

2）、变频调压：系统与市政供水管网直连取水加压运行不会造成市政供水管网出现负压，设备在运行时借助市政供水管网的压力，并在此基础上增压，保证管网内供水压力。

3）、卫生安全：过流部件均采用食品级不锈钢材料制造，连续密闭的增压供水方式，完全保持了市政水源的水质卫生标准，符合国际涉水卫生规范。

4）、不间断供水：无负压变频供水系统设置了旁通管路，系统供电线路停电时，通过旁通管路连续供水，实现停电不停水的目的。

5）、节能：充分利用市政水源本身具有的压力势能，差多少补多少，切实有效的、大限度的发挥了变频调速的节能效果，大幅降低运行费用。

6）、智能控制：通过压力、水位传感器将信号传递给变频控制器，由变频控制器根据管网压力发出指令，调节水泵转速，以达到恒定压力供水的目的。

7）、售后服务：采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，可选配各种通讯接口，连接各种人机界面，监控计算机、可与各种控制网络、通讯网络连接，同时可为用户配套监控软件。

二、应用说明

WWGF给水设备的应用，是以市政管网为水源，形成密闭的连续接力增压供水方式，这与通常经水池（水箱）中转二次增压供水设备相比大为不同。

在接力增压供水方式中，为了减小直接抽取对市政供水的影响，在设备入口管道上串接承压自调装置，对市政供水具有一定缓冲补偿作用，并用以防止产生负压，从而防止对市政管网造成过度抽吸。

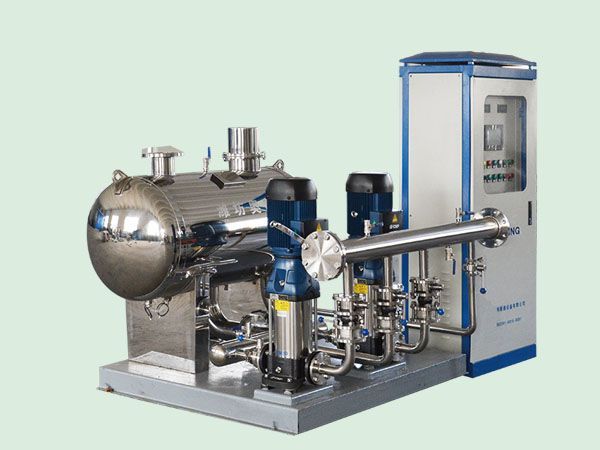

1、设备组成：成套设备一般由入口压力罐（本样品称水源罐）、水泵机组、隔离切换阀（选购）、气压罐（选购）、变频控制柜、控制仪表等组成。

2、运行原理：

1）、当市政管网本身满足供水需求时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户供水。

2）、当市政管网欠压时（允许抽吸），设备自动启动，在原有水源基础上变频调控接力增压供水，按“差多少、补多少”的原则增压，所以在给水流量范围内既满足了用户恒压供水的要求，又实现了节能运行，运行过程中密闭的水罐相当于一段管路，新鲜卫生的自来水不断流过水源罐，不会遭受外界污染。

3｝当市政水源压力太低时（不允许抽吸），系统将自动切换到以水源罐为水源增压供水，水源罐上部设有自动进气阀，空气可自动进入罐体，从而保证罐容积可全部被有效利用，这时水源罐的作用相当于水箱。
